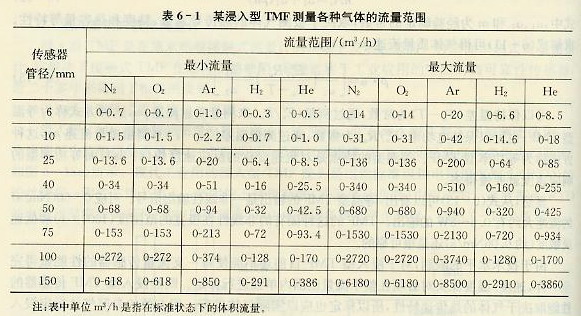

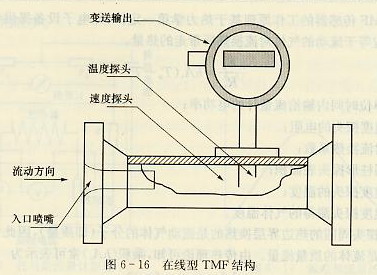

熱式質量流量計 熱式質量流量計（Theermal Mass flowmeters,簡稱TMF）在國內習慣稱為熱式流量計，是利用流體流過外熱源加熱的管道時產生的溫度場變化來測量流體質量流量，或利用加熱流體時流體溫度上升某一值所需的能量與流體質量之間的關系來測量流體質量的一種流量儀表。一般用來測量氣體的質量流量。具有壓損低；流量范圍度大；高精度、高重復性和高可靠性；無可動部件以及可用于極低氣體流量監測和控制等特點。 1.托馬斯流量計 2. 浸入型熱式質量流量計 浸入型TMF是在原來熱線接觸式流量計的基礎上發展起來的一種堅固型熱式質量流量計，它解決了接觸式TMF在結構上的缺陷，采用適用于工業應用的堅固的高可靠性傳感器，近二十多年來得到了很快的發展。 ① 浸入型熱式質量流量計原理 ② 浸入型熱式質量流量的分類 浸入型TMF在結構上有多種形式，有在線型、單點插入型和多點插入型等。 在線型TMF如圖6-16所示。結構上它是一個帶法蘭短管、為工業應用而設計的全不銹鋼結構流量計。適用于監測空氣、二氧化碳、甲烷和氮、氧、氬、氦等氣體以及其它氣體流量。管道直徑適合與中等管徑，目前管徑范圍為6~200mm，空氣或氮氣的流量范圍在標準狀態（20℃，101325Pa）下約為（0~0.2）m3/h~（0~600）m3/h，某些型號儀表的最大流量已做到（0~12000）Nm3/h. 由于浸入型TMF的性能受流體介質物性參數的影響，所以，在線型TMF應以實際氣體標定其質量流量，流量范圍也隨氣體的不同又很大的差別。表6-1所示為某型浸入型TMF測量各種氣體的流量范圍。 單點插入型TMF傳感器的結構如圖6-17所示，它將速度探頭和溫度探頭都封裝在一不銹鋼套管內組成一個插入探頭，探頭直徑在10~25mm之間，標準狀態下課測流速范圍為（0~0.5）m/s~（0~60）m/s，適用于直徑在75mm以上的各種管道。探頭長度可達2m以上。質量流量為檢測到的質量流速ρu和管道截面積A的乘積。 多點插入型TMF傳感器的結構與單點插入型基本類似，在傳感器沿長度方向設置有4~24個不等的質量流速探頭，用來監測大型管道的總質量流量。在標準狀態下課測流速范圍為（0~1）Nm3/s~（0~100）Nm3/s,流量范圍為（0~1700）Nm3/h~（0~5*107）Nm3/h.多點插入型傳感器的探頭設置將管道截面A劃分為n個等面積環，在每個等面積（A/n）的質心設置一個熱式探頭測量質量流速ρu，這樣總的質量即可計算得出qm。 ③ 浸入型熱式質量流量計的特點 3.熱分布型熱式質量流量計 ① 熱分布型熱式質量流量計的原理 ②熱分布型熱式質量流量計的結構與分類 ③ 熱分布型熱式質量流量計的特點 A.熱分布型熱式質量流量計的優點 B.熱分布型熱式質量流量計的缺點 ④ 熱分布型熱式質量流量計的使用 4.邊界層流量計 ① 邊界層流量計測量原理 ② 邊界層流量計存在的問題
