浮子流量計的安裝
1.浮子流量計必須垂直地安裝在無震動的管道上，不應有明顯的傾斜，流體自下而上。浮子流量計如有傾斜，則傾斜角θ一般不應超過5°，對于1.5級以上的浮子流量計，°應小于等于2°。如果θ==12°，則會產生約1%的附加誤差。一般，如果浮子還沒有碰到錐管壁面或與導向桿發生摩擦，則由于傾斜角θ造成的測量誤差可用下式表示
式中：
qv0--流量計讀數；
qv--浮子流量計傾斜時的正確的流量值。

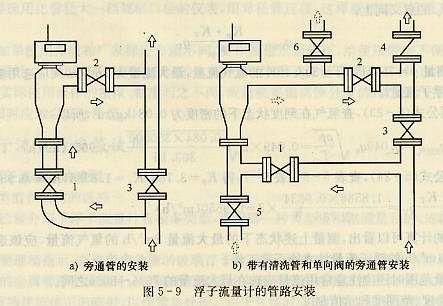

2.為了方便檢修和更換流量計和清洗測量管道，除了安裝流量計的現場有足夠的空間外，在流量計的上下游應安裝必要的閥門。一般情況下，流量計的前面用全開閥，后面用流量調節閥，并在流量計的位置設置旁路管道，安裝旁通閥。如圖5-9a所示。
3.對于臟污流體，應在流量計的上游入口處安裝過濾池，帶有磁性耦合的金屬管浮子流量計用于測量含鐵磁性雜質流體時，應在儀表前安裝磁過濾器。為了防止由于浮子和錐管被污染而影響測量值，必要時可設置如圖5-9b所示的沖洗管配管定時沖洗。尤其是對于小口徑儀表，浮子潔凈程度將明顯影響測量值，使用時應加以充分注意。
4.在有可能產生流體倒流的管道上安裝流量計時，為避免因流體倒流或水錘現象損壞流量計，應在流量計的下游安裝單向閥，如圖5-9b所示的閥4.
5.有時浮子流量計的示值波動不穩，產生原因之一是流體本身的脈動，如儀表上游的泵、調節閥或下游負荷變化太大所引起；另一原因是儀表本身的振蕩，如測量氣體時壓力過低，或儀表上游閥門未全開，調節閥未裝在儀表下游等。若是流體本身的脈動，則應改進管道系統，在流量計上游設置緩沖器；若是儀表本身振蕩，應針對具體原因加以消除。
